<code id="xfc8h"><abbr id="xfc8h"></abbr></code>
您好，上海紅京印實(shí)業(yè)有限公司歡迎您訪問(wèn)本站。
上海紅京印實(shí)業(yè)有限公司專(zhuān)注ASA共擠料與ASA膜的研發(fā)生產(chǎn)
全國(guó)熱線電話
13817452558
產(chǎn)品中心
聯(lián)系我們
| 運(yùn)費(fèi)： | 單次總訂單量不小于1噸免運(yùn)費(fèi)，小于1噸運(yùn)費(fèi)根據(jù)物流報(bào)價(jià) |
|---|---|
| 發(fā)票： | 可開(kāi)16%的增值稅專(zhuān)用發(fā)票 |
| 售后： | 售后24小時(shí)在線（電話：13801833963 微信同號(hào)），遇到嚴(yán)重的技術(shù)問(wèn)題立即上門(mén)解決，遇到我司的任何過(guò)錯(cuò)支持無(wú)條件退貨并賠償所有損失。 |

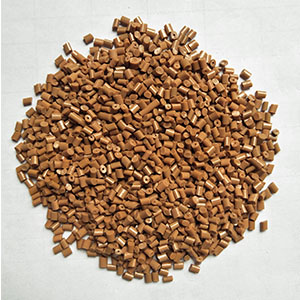

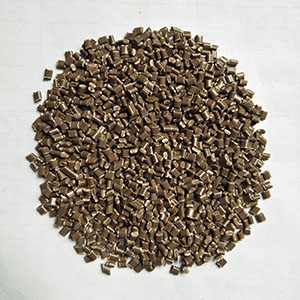

| 外觀： | 柱狀顆粒(L、Φ：3±0.5mm) | 規(guī)格： | 25Kg/包 |
|---|---|---|---|
| 顏色： | 定制配色 | 特性： | 超耐候、高流動(dòng)性、 |

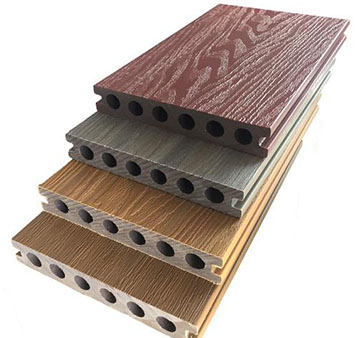

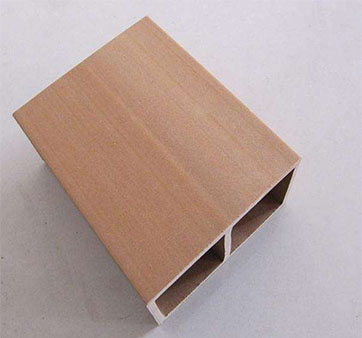

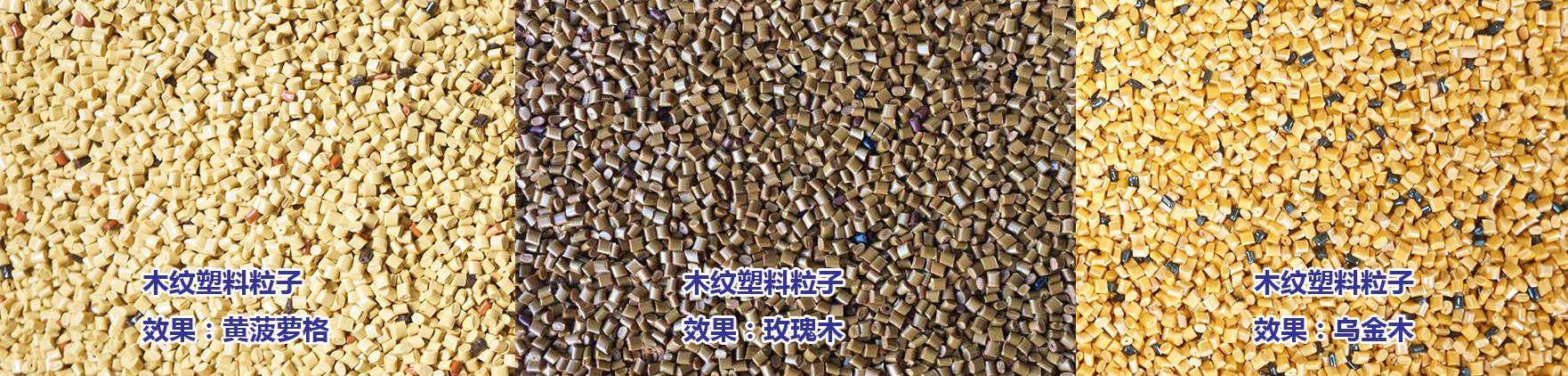

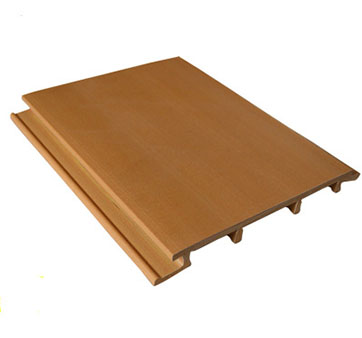

木塑木紋共擠料以木紋料為主，有柚木、黑檀、紅檀、烏金木、紅菠蘿格等多種木紋質(zhì)感可供選擇。木塑木紋共擠料是用ASA共擠料與木紋母粒按一定比例混合而成的共擠料，利用ASA基料及木紋母粒的熔程不同的特點(diǎn)，來(lái)擠出木紋質(zhì)感。上海紅京印實(shí)業(yè)有限公司多年來(lái)一直秉承品質(zhì)第一的經(jīng)營(yíng)理念，不斷在耐候耐曬產(chǎn)品的性能、使用壽命方面探索和突破。
| 測(cè)試項(xiàng)目 | 測(cè)試方法 | 測(cè)試條件 | 參考數(shù)值 | 單位 |
|---|---|---|---|---|
| 物理性能 physical property | ||||
| 密度density | ASTM D792 | - | 1.06-1.07 | g/cm3 |
| 成型收縮率Forming shrinkage | 紅京印HJY | - | 0.4徑-0.6縱 | % |
| 洛氏硬度Rockwell hardness | ASTM D785 | - | 104-106 | R |
| 力學(xué)性能 mechanical property | ||||
| 拉伸強(qiáng)度tensile strength | ASTM D638 | 50mm/min | 35-60 | MPa |
| 伸長(zhǎng)率elongation | ASTM D638 | 50mm/min | 30-50 | % |
| 彎曲強(qiáng)度bending strength | ASTM D790 | 5mm/min | 40-65 | MPa |
| 彎曲模量Flexural modulus | ASTM D790 | 5mm/min | 1700-2100 | MPa |
| 懸臂梁沖擊強(qiáng)度Izod notched impact strength | ASTM D256 | 3.2mm notched | >400 | J/m |
| 熱性能 thermal property | ||||
| 熱變形溫度Hot Deformation Temperature | ASTM D648 | 1.82MPa | >83 | ℃ |
| 熔融指數(shù)Melt index | ASTM D1238 | 265℃*5Kg | 20-30 | g/10min |
| 阻燃等級(jí)Flame retardant grade | UL-94 | 1/16 | HB | Class |
| 灰分含量ash content | 紅京印HJY | - | <0.3 | % |
| 項(xiàng)目 | 單位 | 相關(guān)參數(shù) |
|---|---|---|
| 干燥溫度Drying Temperature | ℃ | 80-95 |
| 干燥時(shí)間Drying Time | H | 3-5 |
| 擠出溫度Extrusion Temperature | ℃ | 170Ⅰ 180Ⅱ 190Ⅲ 180Ⅳ |
| 模具溫度Mold Temperature | ℃ | 190H 195L 200T 195R 190B |
<code id="xfc8h"><abbr id="xfc8h"></abbr></code>
